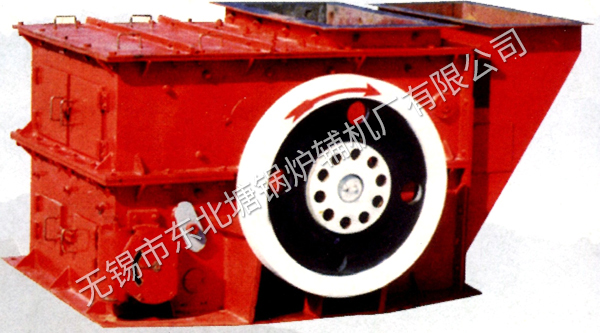

PCH型環錘破碎機

一、用途及適應范圍

PCH型環錘破碎機是一種帶有環錘的沖擊式破碎機。由上下箱體式機體、襯板、轉子、篩板、調節結構、電動機組成。
物料由加料口進入破碎機后，立即受到隨轉子高速旋轉的環錘的猛烈打擊作用而破碎，被破碎的物料同時從環錘處獲得動能，高速度地沖向破碎板，從而受到第二次破碎，并且被破碎板彈回的物理落到環錘上又一次受到打擊，然后落到篩板上，受到環錘的剪切、擠壓、研磨及物料間的相互擠壓作用而進一步破碎，終通過篩孔排出。由于環錘具有伸縮性，故遇到過硬的物料，環錘被抬起，從而避免了機器的損壞。
PCH型環錘破碎機適用于破碎各種脆性物料，如煤、焦碳、爐渣、頁巖、輸送石灰石等。物料的抗壓強度不超過12Mpa,其表面水分不大于10%。
本機分左裝和右裝，面對破碎機進料口端，電動機在右邊，即為右裝；反之，為左裝。用戶在訂貨時，需說明裝配形式。未有說明者，則按右裝供貨。
用戶需要帶旁路槽及翻板篩可在定貨時提出，由制造廠有償提供。

二、主要技術參數表

名稱	單位	PCH0404	PCH0604	PCH0606	PCH0808
轉子至大直徑	mm	400	600	600	800
轉子長度	mm	400	400	600	800
至大進料塊度	mm	200	200	200	200
出料粒度	mm	3-300	3-300	3-300	3-300
產量	t/h	16-25	23-33	30-60	75-105
外形尺寸 (長X寬X高）	mm	980X 890X570	1050x1270x800	1350x1270x820	1750x1630X1100
總重（不含電機）	Kg	1050	1430	1770	3600
電機型號		Y160L-6/11	Y180L-6/15	Y225M-6/30	Y280M-8/46

三、主要尺寸

	A	A1	A2	A3	A4	A5	A6	A7
PCH0404	440	570	620	314	410	310	300	400
PCH0604	530	630	700	340	590	460	440	570
PCH0606	670	642	922	393	590	460	440	570
OPCH0808	848	1070	1440	581	600	470	430	560

	B	B1	B2	B3	B4	B5	n-d	n-dl
PCH0404	770	840	890	330	500	600	6-0 18	6-0 13
PCH0604	1100	1200	1270	355	530	660	8-0 23	10-0 14
PCH0606	1100	1200	1270	435	730	862	8-0 23	10-0 14
PCH0808	1428	1540	1620	550	960	1090	8-0 26	10-C 18

	d3	a	a1	a2	b	b1	b2	b3
PCH0404	0 15	254	370	360	0	254	280	0
PCH0604	0 15	279	540	520	180	279	200	210
PCH0606	0 19	311	540	520	480	356	270	272
PCH0808	0 24	419	550	510	400	457	350	340

	H	H1	H2	H3	L	L1	L2	L3
PCH0404	570	290	160	710	866	435	540	400
PCH0604	800	400	180	1000	1016	508	500	400
PCH0606	820	420	225	1000	1180	600	700	600
PCH0808	1080	540	280	1200	1537	775	950	800

	M	M1	M2	M3	M4	M5	M6
PCH0404	1000	395	165	455	465	410	400
PCH0604	1300	565	230	660	630	500	480
PCH0606	1300	565	230	660	630	500	480
PCH0808	1700	730	360	762	760	500	480
